Кронштейн Зенит (Zenitco) Б-51 на крышку ствольной коробки пулемета Калашникова

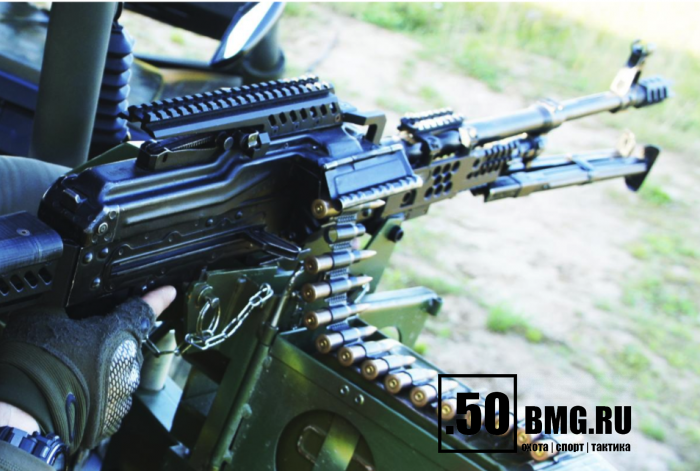

Кронштейн Б-51 на крышку ствольной коробки пулемета Калашникова фрезеруется из сплава Д16Т с покрытием черного цвета или цвета пустыня.

Кронштейн Б-51 совместим с пулемётами ПК, ПКМ, ПКП.

Монтаж изделия Б-51 на крышку ствольной коробки пулемета Калашникова осуществляется  посредством замены штатной оси шарнира крышки ствольной коробки на ось, поставляемую в комплекте.

После установки изделие создает основание стандарта Пикатинни длиной 19 слотов над крышкой ствольной коробки пулемета Калашникова. Все слоты пронумерованы для сохранения постоянно установки.

Б-51 не перекрывает линию прицеливания при использовании штатных механических прицельных приспособлений.

• Масса: 225 ± 5 г
• Габаритные размеры: (257x59x62) ± 5 мм
• Рабочий диапазон температур окружающей среды: от -50°С до +50°С
• Гарантийный срок хранения и эксплуатации: 60 мес.

Комплектность поставки:

Для установки кронштейна Б-51 на оружие необходимо :

1. Установить входящую в комплект поставки выколотку оси в упор к штатной оси крышки ствольной коробки перпендикулярно оси оружия и параллельно полу, аккуратно при помощи молотка демонтировать штатную ось крышки ствольной коробки, установить на ее место выколотку из комплекта поставки. Недопустимо выбивать штатную ось без выколотки! Что-то обязательно должно занимать место штатной оси.

2. Установить кронштейн Б-51 над ствольной коробкой таким образом, чтобы упоры в задней его части расположились снизу кожуха целика, а боковые отверстия, находящиеся слева и справа передней части кронштейна Б-51, были совмещены с отверстием, в котором уже была установлена выколотка, и через них визуально прослеживалась выколотка оси крышки ствольной коробки

3. Установить входящую в комплект поставки ось крышки ствольной коробки с левой стороны ствольной коробки в боковое отверстие кронштейна Б-51 таким образом, чтобы она находилась перпендикулярно оси оружия и параллельно полу, аккуратно при помощи молотка демонтировать осью выколотку, установленную ранее взамен штатной оси крышки ствольной коробки

4. Установить на ось шайбу, а в отверстие оси - шплинт, и зашплинтовать его

5. Подтянуть винт (под числом "9"), отжимающий кронштейн от крышки ствольной коробки

ВНИМАНИЕ!!! Все винты в кронштейне Б-51 имеют правую (стандартную) резьбу. Во избежание выхода изделия из строя закручивать и откручивать винты нужно предельно аккуратно, полностью вставив ключ в винт.

Более подробная проиллюстрированная инструкция находится в руководстве по эксплуатации.

Производитель оставляет за собой право без предварительного уведомления вносить изменения в изделие (конструкцию, комплектацию), которые не ухудшают его технические характеристики (потребительские свойства) и качества продукции, а являются результатом работ по усовершенствованию его конструкции (технических характеристик) или технологии производства.
