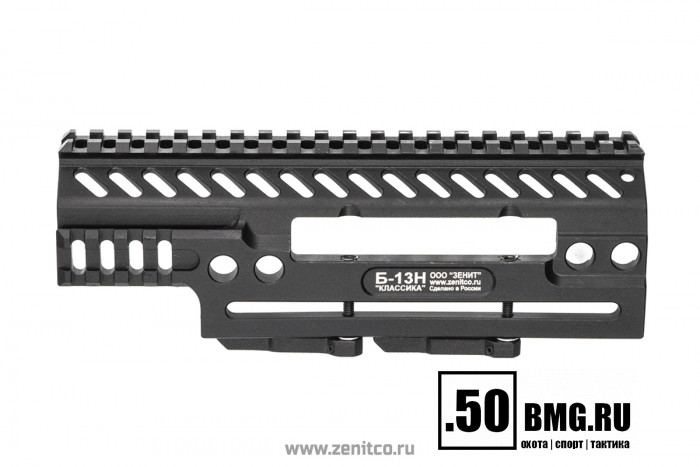

Быстросъемный боковой кронштейн Зенит (Zenitco) Б-13Н для СВД/Тигр

Основные особенности

Быстросъемный кронштейн Зенит Б-13Н устанавливается на штатную базу «Ласточник хвост» (она же "боковой прилив"), расположенную на ствольной коробке СВД, СВДС, «Тигр» и обеспечивает установку на оружие прицельных приспособлений.

Формирует основание типа Weaver/Picatinny над ствольной коробкой оружия.

Позволяет устанавливать на оружие как отдельные оптические прицельные приборы, так и комбинацию приборов.

Технические характеристики

• Планка Б-13Н является фрезерованным изделием, изготовленным из сплава алюминия Д16Т с покрытием.
• Масса: 210+/-10г.
• Габаритные размеры: (73х43х205)+/-5мм.
• Рабочий диапазон температур окружающего воздуха: от -50 до +50 0С.

Комплектность поставки

• планка Б-13Н                                                          -1шт;
• шестигранный ключ                                              -2шт;
• руководство по эксплуатации                             -1шт.

Совместимость

• СВД
• СВДС
• Тигр

Установка

Для установки кронштейна Б-13Н на оружие необходимо:

1. Перед установкой планки Б-13Н на боковую планку ствольной коробки оружия необходимо установить рычаг 3 в положение соответствующее (Рис. 2).
2. Надеть планку Б-13Н на боковую планку ствольной коробки оружия, сдвигая планку Б-13Н от приклада к стволу. Повернуть рычаг 3 в положение соответствующее (Рис.1), после чего проверить фиксацию планки Б-13Н на боковой планке ствольной коробки.
3. Если после поворота рычага 3 в положение соответствующее (Рис.1) планка Б-13Н не зафиксировалась или зафиксировалась недостаточно жёстко на боковой планке ствольной коробки, необходимо произвести следующие действия:

          а. перевести рычаг 3 в положение соответствующее (Рис.2).
          б. ключом 5 ослабить стопорный винт 2 расположенный на рычаге 3.
          в. винтом 1 с помощью ключа 4 добиться момента начала фиксации планки Б-13Н на боковой планке ствольной коробки,  ключом 5 закрутить до упора стопорный винт 2.
          г. повернуть рычаг 3 в положение соответствующее (Рис. 1).
