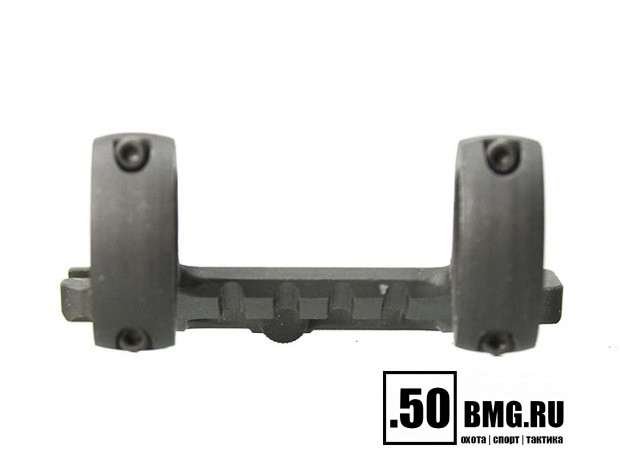

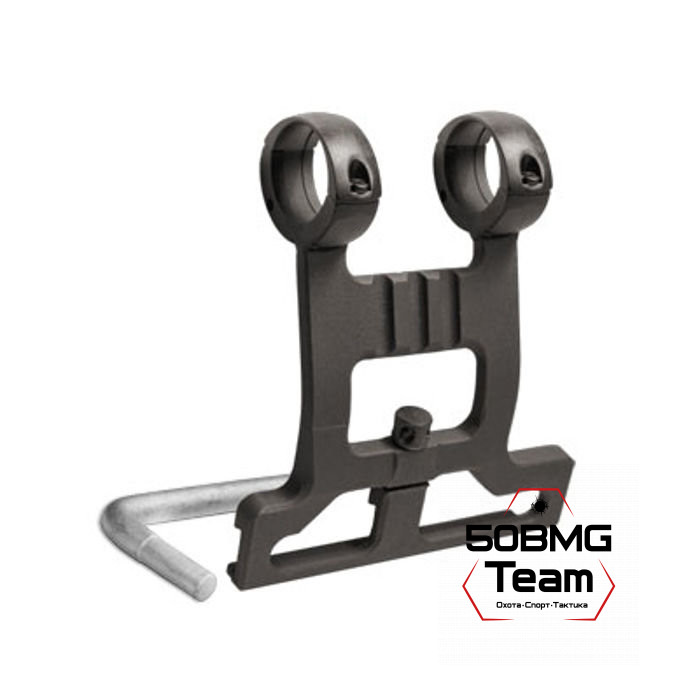

Боковой кронштейн ЭСТ СБ-W2 на Сайга, Вепрь, кольца 25.4 мм

Кронштейн СБ-W предназначен для установки оптических прицелов с диаметром осевой трубки в 25.4 мм или 1 дюйм на карабины типа“Сайга”, “Вепрь” и др., имеющие боковой прилив стандартного типа. При необходимости прицел с кронштейном может быть быстро снят или установлен на оружие без потери точки пристрелки. Кронштейн оборудуется компактной планкой Weawer, позволяющей устанавливать дополнительное оборудование - лазерные целеуказатели или оружейные фонари с соответствующим креплением. Высота установки обеспечивает возможность одновременного использования оптического прицела и открытых прицельных приспособлений.

Карабины должны иметь боковую планку типа “ласточкин хвост” с размерами, соответствующими показанным на рисунке.

Установка на оружие

На оружие кронштейн устанавливается следующим образом:

• Выворачиваются четыре крепёжных винта (4) и снимаются верхние охваты (2).
• Оптический прицел вкладывается в кронштейн, вертикальную ось (сетка) должна быть сориентирована.
• прицела и закрепить его с помощью верхних охватов и крепёжных винтов.
• Стяжной винт (1) освобождается и прицел с кронштейном устанавливается на оружие.
• Далее стяжной винт (1) затягивается, используя вороток.  Покачивая  прицел, необходимо убедиться  в
• надежности его закрепления.
• Оптический прицел приводится к нормальному бою в соответствии с инструкцией в его
• паспорте.

Технические характеристики

• Страна изготовления: Россия
• Материал изготовления: Сталь
• Диаметр колец: 25.4 мм
• Высота установки над ресивером: 40 мм
• Габариты: 53х103х127 мм
• Масса: 280 г
