Кронштейн Зенит (Zenitco) "Планка над ствольной коробкой Б-33РПК"

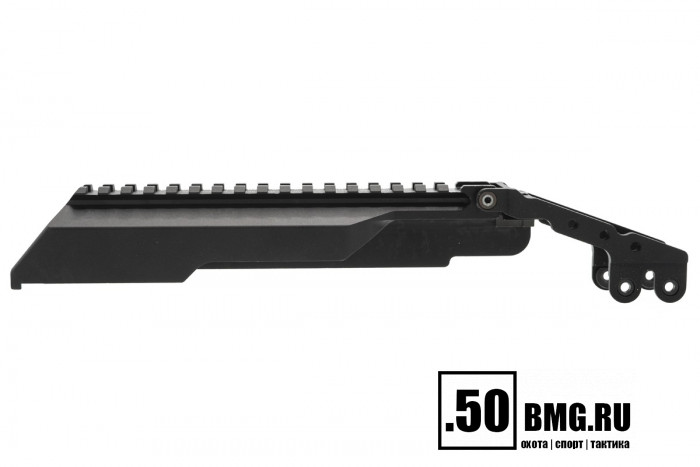

Крышка ствольной коробки Б-33РПК является фрезерованным изделием, изготовленным из сплава алюминия Д16Т с покрытием черного цвета или цвета «пустыня».

ВНИМАНИЕ! устанавливается ТОЛЬКО ПРИ НАЛИЧИИ Цевья Zenitco!

Б-33РПК монтируется на цевья: Б-23Л(в том числе в рамках комплектов «Спорт-8», «Спорт-8У»),Б-20Л (в том числе в рамках комплектов «Спорт-5», «Спорт-5У»), Б-20У посредством четырех винтов и формирует планку Пикатинни над ствольной коробкой, не перекрывающую линию прицеливания при использовании штатных механических приспособлений.

Кронштейн с интегрированной планкой Пикатинни Б-33РПК совместим с карабинами, имеющими коробку на базе РПК и съемную штатную крышку ствольной коробки (не на оси).

Позволяет осуществлять установку различных прицельных приспособлений.

Обеспечивает постоянство установки прицельных приспособлений при многократном открывании и закрывании.

• Рабочий диапазон температур окружающей среды: от -50°С до +50°С
• Гарантийный срок хранения и эксплуатации: 60 мес.

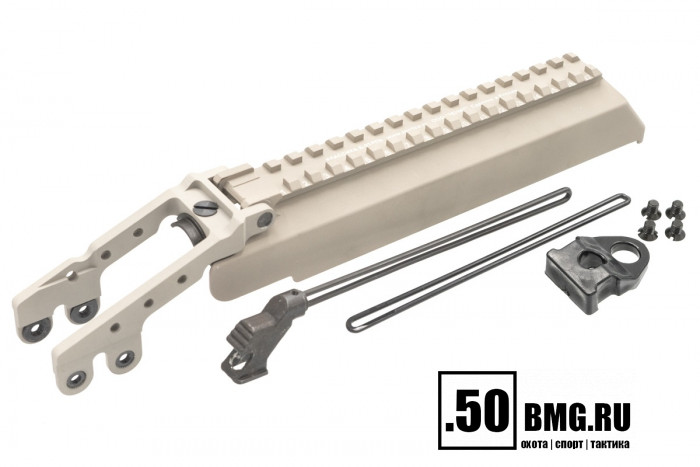

Комплектность поставки:

Для установки крышки ствольной коробки Б-33РПК оружие необходимо:

1. Снять штатную крышку ствольной коробки, штатный возвратный механизм, вынуть затворную раму, привести флажок фиксатора газовой трубки и целик в верхнее положение.

2. Установить крышку ствольной коробки Б-33РПК в пазы уже установленного цевья Б-23Л, Б-20Л или Б-20У так, чтобы стальная вставка в верхней части кронштейна вошла в казённую часть и наживить четыре крепежных винта. Далее затянуть четыре винта, притягивающие крышку к цевью.

3. Перебрать возвратный механизм. Снять с него пружину и переставить на упор и направляющую, входящие в комплект Б-33РПК.

4. Если вы производите установку на Сайгу-308, установите на возвратный механизм демпфер отдачи ДО-1. Для этого карабина это обязательно. Для других – на усмотрение пользователя.

5. Установить затворную раму, возвратный механизм, закрыть Б-33РПК. Несколько раз передернуть затвор.

Более подробная проиллюстрированная инструкция находится в руководстве по эксплуатации.
