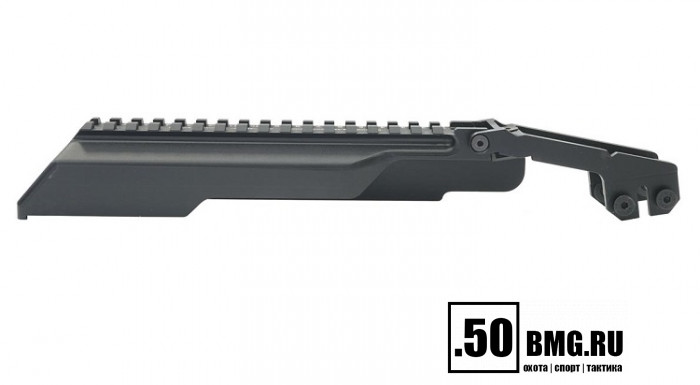

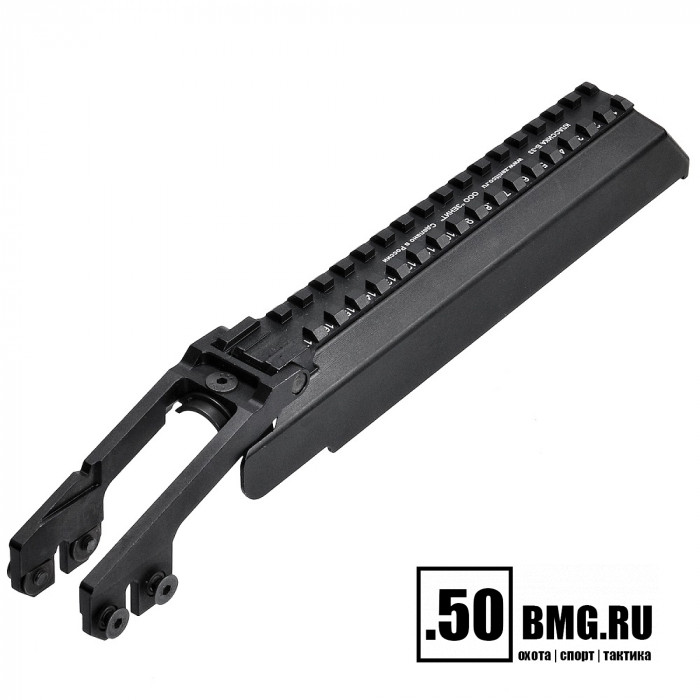

Кронштейн Зенит (Zenitco) "Планка над ствольной коробкой Б-33"

Основные особенности

Крышка ствольной коробки с интегрированной планкой Пикатинни Б-33 совместима со всеми моделями автомата Калашникова и карабинами, построенными на базе АК. Позволяет осуществлять установку любых прицельных приспособлений,монтируемых на планку Пикатинни. Обеспечивает постоянство СТП на установленных прицельных приспособлениях, при многократном открывании и закрывании.

Технические характеристики:

Крышка ствольной коробки Б-33 является фрезерованным изделием, изготовленным из сплава алюминия Д16Т с покрытием черного цвета, монтируется на цевьё Б-10М либо Б-30 посредством пяти винтов (четыре винта образуют четыре точки опоры кронштейна крышки Б-33 на цевьё и один винт образует дополнительную (пятую) точку опоры, фиксируя кронштейн крышки Б-33 на ствольной коробке) и формирует планку Пикатинни длиной 170 мм. над ствольной коробкой автомата Калашникова, не перекрывающую линию прицеливания при использовании штатных механических прицельных приспособлений.

Масса крышки : 215 + 10 гр.

Габаритные размеры: (300х50х37)+2мм

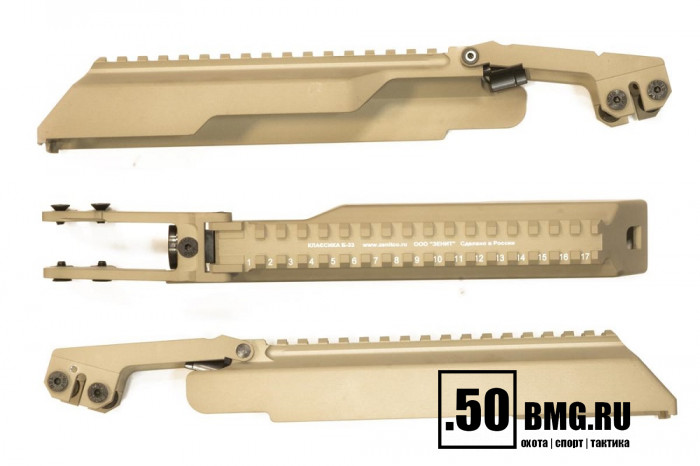

Внимание! По умолчанию мы продаем изделие черного цвета, если необходим песочный цвет, просим сообщить об этом в коментарии к заказу!

Комплектность поставки:

• крышка ствольной коробки Б-33 "Классика"                                     - 1 шт.;
• упор задний механизма возвратной пружины + направляющая     - 1 шт.;
• руководство по эксплуатации                                                             - 1 шт.;
• шестигранный ключ                                                                             -  1 шт.;
• крепежные винты                                                                                 -  4 шт.

Совместимость с оружием

АК-103, АК-104, АК-105, Вепрь-223, АК-74, АК-74М, АКМ (Вепрь-К), Сайга-МК, Сайга МК-03, Вепрь-КМ, ВПО-133, ВПО-136, ВПО-209

Установка на оружие

1. Снять штатную крышку ствольной коробки, перевести флажок фиксатора газовой трубки и целик в верхнее положение
2. Вывернуть, входящим в комплект шестигранным ключом, крепежные винты из кронштейна ствольной коробки Б-33, а затем вывернуть винт из вставки.
3. Установить крышку ствольной коробки Б-33 в пазы уже установленного цевья Б-10М или Б-30, как указано стрелками и наживить четыре крепежных винта затем установить вставку и наживить винт вставки, после чего установить затворную раму и входящую в комплект Б-33 возвратную пружину в сборе, закрыть и зафиксировать крышку ствольной коробки Б-33 посредством фиксатора возвратной пружины.
4. Только после правильной установки крышки на ствольной коробке следует подтягивать крепежный винт вставки, а затем и винты кронштейна крышки ствольной коробки.
