Обзор

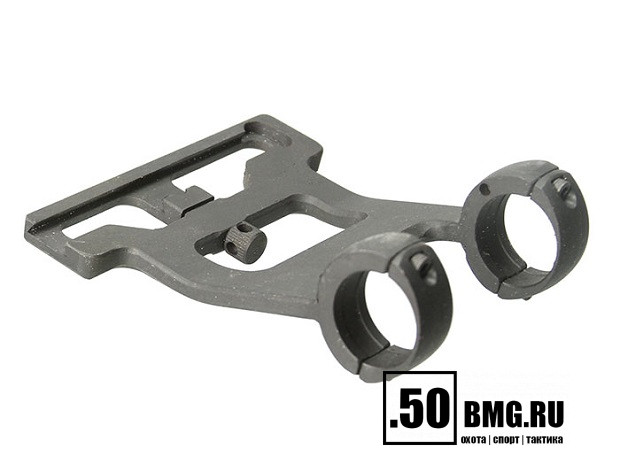

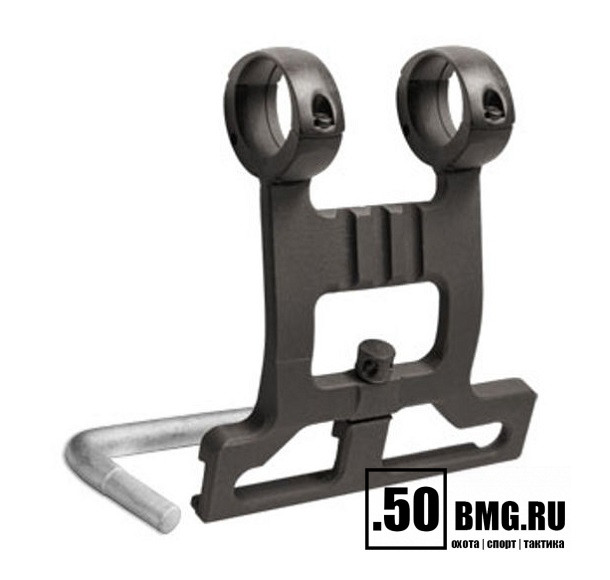

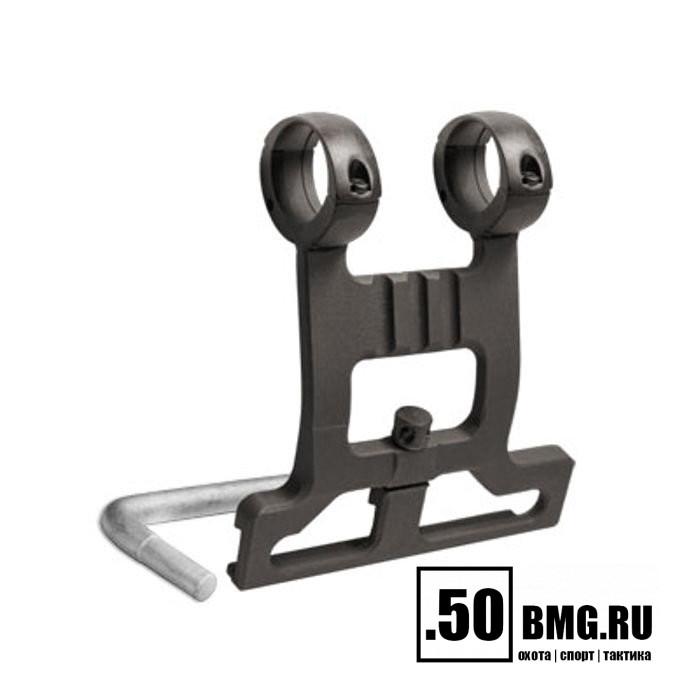

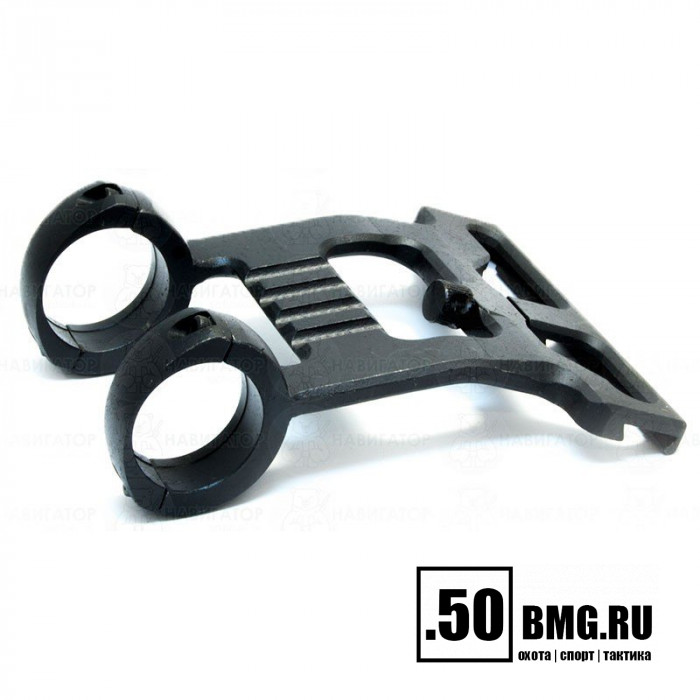

Кронштейн СБ-W предназначен для установки оптических прицелов с диаметром осевой трубки в 30 мм или на карабины типа“Сайга”, “Вепрь” и др., имеющие боковой прилив стандартного типа. При необходимости прицел с кронштейном может быть быстро снят или установлен на оружие без потери точки пристрелки. Кронштейн оборудуется компактной планкой Weawer, позволяющей устанавливать дополнительное оборудование - лазерные целеуказатели или оружейные фонари с соответствующим креплением. Высота установки обеспечивает возможность одновременного использования оптического прицела и открытых прицельных приспособлений.

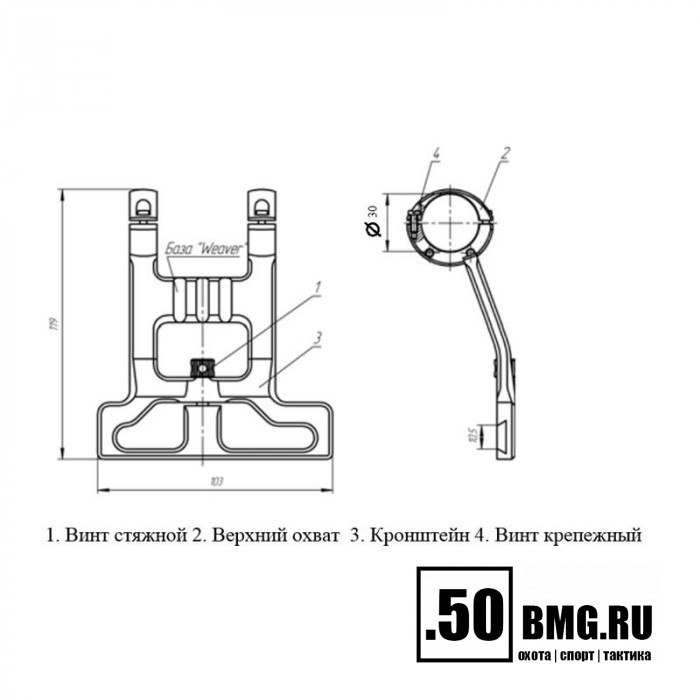

Карабины должны иметь боковую планку типа “ласточкин хвост” с размерами, соответствующими показанным на рисунке.
Установка на оружие
На оружие кронштейн устанавливается следующим образом:
- Выворачиваются четыре крепёжных винта (4) и снимаются верхние охваты (2).
- Оптический прицел вкладывается в кронштейн, вертикальную ось (сетка) должна быть сориентирована.
- прицела и закрепить его с помощью верхних охватов и крепёжных винтов.
- Стяжной винт (1) освобождается и прицел с кронштейном устанавливается на оружие.
- Далее стяжной винт (1) затягивается, используя вороток. Покачивая прицел, необходимо убедиться в
- надежности его закрепления.
- Оптический прицел приводится к нормальному бою в соответствии с инструкцией в его
- паспорте.
Технические характеристики
- Страна изготовления: Россия
- Материал изготовления: Сталь
- Диаметр колец: 30 мм
- Высота установки над ресивером: 42 мм
- Габариты: 53х103х127 мм
- Масса: 290 г
